Lo que incluye

• Hipervisor KVM para máquinas virtuales completas
• LXC para contenedores Linux ligeros
• Almacenamiento (local, Ceph, NFS, iSCSI…)
• Plantillas, Snapshots, Backups
• Redes (bridges, VLANs, SDN)
• Clúster y alta disponibilidad

Características destacadas

Máquinas Virtuales (KVM)

┌─────────────────────────────┐
│   VM1 (Debian)  VM2 (Win)   │
│  ┌───────────┐ ┌──────────┐ │
│  │ Kernel    │ │ Kernel   │ │
│  │ propio    │ │ propio   │ │
│  └─────┬─────┘ └────┬─────┘ │
│        └──────┬─────┘       │
│          KVM/QEMU           │
│      (Proxmox VE host)      │
└─────────────────────────────┘

• Hardware completamente emulado (QEMU)
• Dispositivos paravirtualizados (virtio)
• Cualquier SO: Linux, Windows, BSD...

Contenedores (LXC)

┌─────────────────────────────┐
│  CT101 (Ubuntu) CT102 (Deb) │
│  ┌───────────┐ ┌──────────┐ │
│  │ /bin /etc │ │ /bin/etc │ │
│  │ procesos  │ │ procesos │ │
│  └─────┬─────┘ └────┬─────┘ │
│        └──────┬─────┘       │
│       Kernel compartido     │
│      (Proxmox VE host)      │
└─────────────────────────────┘

• Arrancan en segundos
• 5–10× menos RAM que una VM
• Solo distribuciones Linux

OpenStack

• Plataforma de IaaS (Infrastructure as a Service)
• Cloud Computing sobre hardware propio
• El usuario consume recursos como en AWS o Azure, pero en privado
• Abstrae completamente el hipervisor subyacente
• Arquitectura distribuida de servicios: Nova, Neutron, Cinder, Glance…
• Ideal para enseñar cloud privado y los módulos de cloud de ASIR

Proxmox VE

• Plataforma de virtualización tradicional
• Gestión directa de hipervisor: el administrador controla cada VM
• No abstrae el hardware: se trabaja con nodos, almacenamiento y redes reales
• Arquitectura simple: un nodo ya es completamente funcional
• Ideal para enseñar administración de sistemas y virtualización

2011 — OpenStack pionero

• Proyecto de innovación educativa de la Junta de Andalucía
• Primeros en España en usar OpenStack en FP
• Enseñanza de IaaS en módulos de ASIR

2014–2018 — Consolidación

• Infraestructura estable con OpenStack Juno → Queens
• Integración progresiva en el ciclo ASIR

2018–2022 — Evolución

• Simplificación progresiva de la instalación y administración de OpenStack
• Reflexión: ¿cómo llevar estos beneficios educativos a otros ciclos?

2022 — Incorporación de Proxmox VE

• Coexistencia con OpenStack
• Proxmox VE se introduce en SMR y 1º ASIR

2026 — Uso complementario consolidado

La idea

Los beneficios educativos que encontramos en OpenStack — entornos propios por alumno, trabajo con infraestructura real, autonomía — merecían llegar a más alumnos y más módulos.

Proxmox VE permite trasladar esa experiencia con una instalación, administración y uso más accesibles, tanto para profesores como para alumnos.

No es una sustitución

OpenStack y Proxmox VE conviven en el centro. Cada uno se usa donde aporta más valor pedagógico.

Distribución actual

Para los profesores

• Plataforma que ha impulsado el estudio de tecnologías relacionadas: KVM, LVM, iSCSI, SDN, Ansible...
• Acceso permanente a las máquinas de los alumnos → corrección y seguimiento mucho más ágil
• Posibilidad de diseñar proyectos intermodulares con continuidad en el tiempo
• El profesor prepara plantillas una vez → las reutiliza cada curso

Para los alumnos

• Plataforma propia donde crear diferentes escenarios de prácticas
• Obtención de máquinas de forma ágil: clonar una plantilla lleva minutos
• Escenarios reproducibles: todos parten del mismo estado exacto
• Sin dependencia del equipo personal del alumno — solo hace falta un navegador

Ciclos Formativos

• Grado superior: ASIR
• Grado medio: SMR

Proxmox VE: Proxmox VE 9.0.6

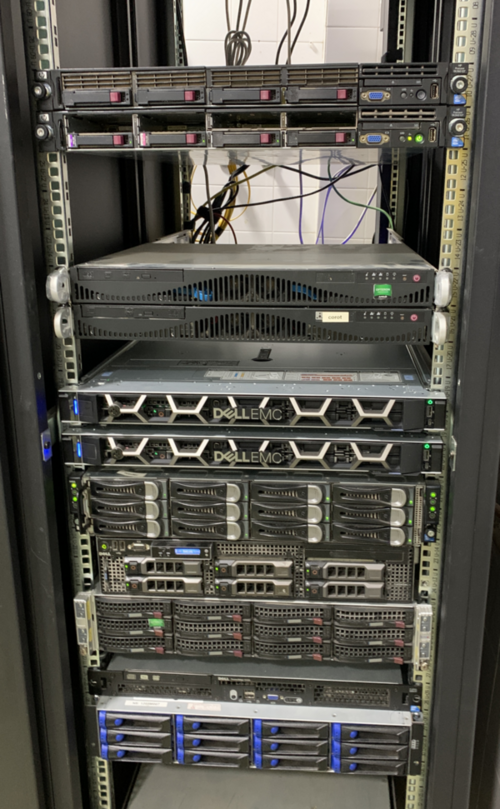

• Dell PowerEdge R440
• Intel Xeon Silver 4208 (16 núcleos)
• 128 GB RAM
• Almacenamiento local : 3.7 TB

Desde el aula

┌─────────────────────────────────────┐
│  Red Departamento: 172.22.0.0/16    │
├─────────────────────────────────────┤
│  [DHCP]  [Router 172.22.0.1]        │
├──────────────┬──────────────────────┤
│              │                      │
│        [vmbr0 bridge]               │
│     Proxmox VE (host)               │
│    ┌────────────┬────────────┐      │
│    │ VM/CT 1    │ VM/CT 2    │ ...  │
│    │(172.22.x.x)│(172.22.x.x)│      │
│    └────────────┴────────────┘      │
│                                     │
│  https://proxmox.gonzalonazareno    │
│  (proxy inverso interno)            │
└─────────────────────────────────────┘
        │
    Internet

Desde casa

┌──────────────────────────┐
│  Alumno (casa)           │
│  Internet corporativo    │
└────────────┬─────────────┘
             │
┌────────────▼──────────────┐
│  VPS externo              │
│  (proxy inverso público)  │
│  OpenVPN endpoint         │
│ proxmox.gonzalonazareno   │
└────────────┬──────────────┘
             │ VPN (openvpn)
             │ Puerto abierto ANDARED
┌────────────▼───────────────────┐
│ Red departamento 172.22.0.0/16  │
│                                 │
│  [DHCP]  [Router 172.22.0.1]    │
│         [Proxmox + vmbr0]       │
│      [VMs/CTs]                  │
└─────────────────────────────────┘

Almacenamiento

local (Directory)

• Backups
• Imágenes ISO
• Plantillas de CT

local-lvm (LVM-Thin) (3,7 TB)

• Discos de máquinas virtuales
• Sistemas de ficheros de CTs
• Crecimiento automático

Redes virtuales

vmbr0 (Linux Bridge)

• Bridge virtual para VMs y CTs
• DHCP automático (172.22.x.x)
• Accesibles desde la red local
• Por defecto: todas las VMs/CTs aquí
• Tenemos más bridge para las prácticas
